Coffrets Électriques
Coffrets Électriques

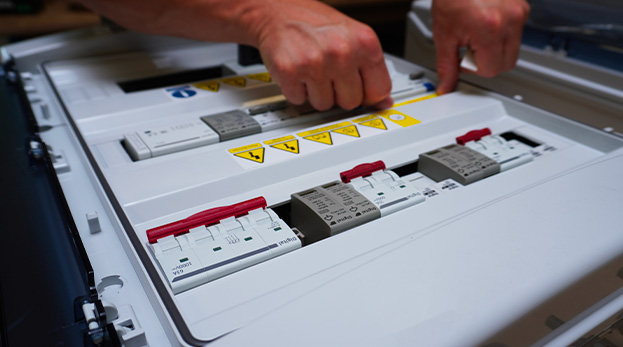

Les coffrets électriques sont des éléments cruciaux dans toute installation électrique moderne. Ces boîtiers, également appelés armoires électriques, sont conçus pour abriter et protéger les composants électriques essentiels. Ils permettent de regrouper, de protéger et de contrôler les différents circuits électriques.
1. Fonction Principale : Les coffrets électriques sont les gardiens de la sécurité électrique. Ils jouent un rôle central en assurant la distribution électrique sûre et ordonnée, en prévenant les courts-circuits, les surcharges et en facilitant l’accès pour la maintenance.
2. Adaptabilité : Ils existent en une variété de tailles, de formes et de configurations pour répondre aux besoins spécifiques, des petits logements aux grandes installations industrielles. Leur adaptabilité est essentielle pour garantir un fonctionnement sûr et efficace.
Importance des Coffrets Électriques dans les Installations
1. Sécurité : Les coffrets offrent une barrière protectrice entre les composants électriques et l’environnement extérieur ou les personnes, réduisant ainsi les risques d’accidents électriques.
2. Organisation et Contrôle : Ils facilitent l’organisation des câblages et des équipements, permettant un contrôle aisé des différents circuits. Cette organisation contribue à une maintenance plus efficace.
3. Normalisation : Les normes et réglementations électriques imposent souvent l’utilisation de coffrets pour garantir la conformité aux règles de sécurité.
4. Évolutivité : Les coffrets électriques sont conçus pour être évolutifs, permettant l’intégration de nouveaux composants ou systèmes sans nécessiter de modifications majeures de l’installation existante.

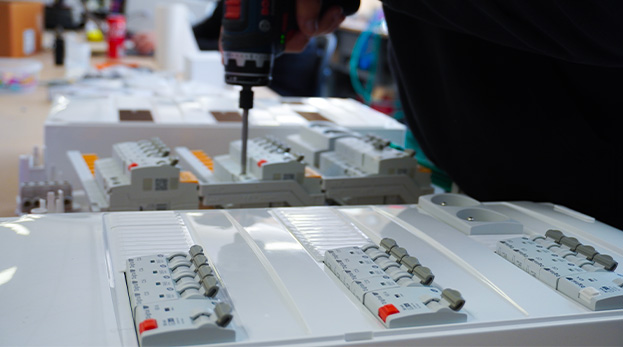

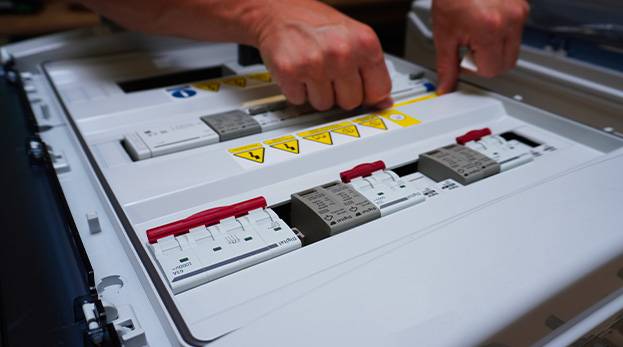

Coffrets Logements
Les coffrets électriques destinés aux logements sont des boîtiers essentiels pour la distribution électrique dans les habitations résidentielles. Leur conception répond aux besoins spécifiques des installations domestiques.
1. Taille Adaptée aux Habitats : Ces coffrets sont dimensionnés pour convenir aux besoins électriques typiques des logements et sont souvent installés dans des endroits accessibles mais discrets (garages, buanderies, etc.).
2. Normes Résidentielles : Ils intègrent des dispositifs de protection adaptés aux usages domestiques tels que les disjoncteurs différentiels, garantissant la sécurité des occupants, conformément aux normes en vigueur.
3. Configurations pour Usage Domestique : Ils sont conçus avec des compartiments modulaires pour séparer les circuits et les rendre facilement identifiables et accessibles, facilitant les interventions de maintenance.

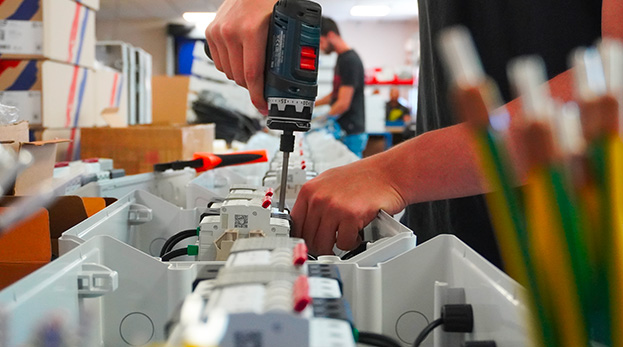

Coffrets Photovoltaïques
Les coffrets photovoltaïques sont spécialement conçus pour gérer l’énergie générée par les panneaux solaires. Ils jouent un rôle essentiel dans la conversion, la distribution et la sécurisation de l’électricité produite.
1. Caractéristiques Techniques : Ces coffrets sont équipés de dispositifs spécifiques pour gérer les courants solaires. Ils intègrent des onduleurs, des dispositifs de protection contre les surtensions, des disjoncteurs et parfois des dispositifs de stockage d’énergie.
2. Liaison avec les Installations Solaires : Ils servent de point central entre les panneaux solaires et le reste du système électrique, assurant une conversion efficace de l’énergie solaire en électricité utilisable.
3. Normes Spécifiques : Ces coffrets doivent se conformer à des normes spécifiques liées aux énergies renouvelables, garantissant la sécurité et la pérennité du système solaire.

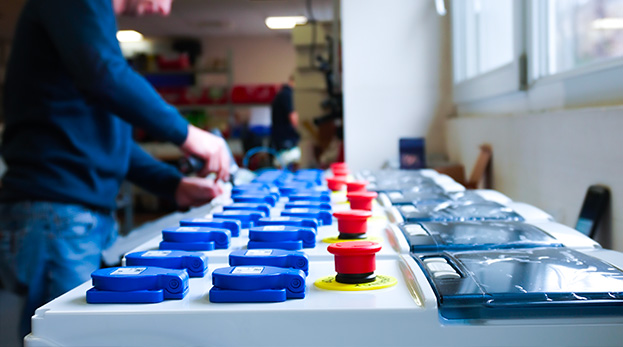

Coffrets de Chantier
Les coffrets de chantier sont des boîtiers électriques conçus pour fournir une alimentation électrique temporaire sur les sites de construction. Ils sont spécialement adaptés pour résister aux conditions difficiles et assurer la sécurité électrique.
1. Robustesse et Protection : Fabriqués avec des matériaux robustes pour faire face aux chocs, vibrations et intempéries sur les sites de construction.
2. Mobilité et Adaptabilité : Conçus pour être facilement transportables d’un site à un autre, avec une configuration modulaire pour s'adapter rapidement aux différents besoins énergétiques.
3. Sécurisation des Circuits : Ils intègrent généralement des disjoncteurs, des prises de courant et d’autres dispositifs de sécurité pour prévenir les surcharges et les courts-circuits, crucial pour la protection des travailleurs et du matériel.
La norme NF C 15-100
En France, la sécurité des installations électriques est régie par une norme incontournable : la NF C 15-100. Comprendre cette norme est crucial pour garantir la sécurité des personnes et des biens, que ce soit pour le logement, le chantier ou le photovoltaïque.
Qu’est-ce que la norme NF C 15-100 ?
La NF C 15-100 est la norme française qui fixe les règles de conception, de réalisation et de vérification des installations électriques à basse tension. Son objectif principal est d’assurer la sécurité des personnes contre les chocs électriques, les incendies d’origine électrique et les dommages aux équipements. Elle définit notamment les caractéristiques des matériels, les sections de câbles, les dispositifs de protection (disjoncteurs, interrupteurs différentiels), et les schémas de raccordement.
La norme NF C 15-100 et le coffret électrique de logement
Le tableau électrique de logement est le cœur de l’installation. La NF C 15-100 y apporte des exigences strictes :
1. Taille minimale du tableau : Imposition d'une taille minimale et d'un espace réservé pour d’éventuelles extensions (ex: borne de recharge VE).
2. Protection différentielle : Interrupteurs différentiels de type A et AC obligatoires (Type A pour plaques/lave-linge, AC pour les autres). Différentiel 30 mA requis pour circuits extérieurs et salles de bain.
3. Nombre de circuits et points d’utilisation : Définition du nombre minimal de prises, points lumineux et circuits spécialisés.
4. Gain de place et évolutivité : Encouragement à l’utilisation de tableaux pré-câblés et modulaires.
La norme NF C 15-100 et le coffret électrique de chantier
Les installations de chantier sont temporaires et soumises à des contraintes spécifiques. La NF C 15-100 est particulièrement rigoureuse :
1. Indice de protection (IP) : Les coffrets doivent avoir un indice de protection élevé pour résister à la poussière et à l’eau.
2. Dispositifs de coupure d’urgence : Leur présence, facilement accessibles, est primordiale pour interrompre l’alimentation en cas de danger.
3. Protection différentielle haute sensibilité : Différentiels à haute sensibilité (30 mA) obligatoires pour protéger contre les risques d’électrocution.
4. Mise à la terre : Une mise à la terre fiable et vérifiée est fondamentale.
5. Câblage robuste : Les câbles doivent être adaptés aux contraintes du chantier.
La norme NF C 15-100 et le coffret photovoltaïque
Les installations photovoltaïques ont des exigences de sécurité électrique spécifiques :
1. Séparation des circuits AC et DC : Le coffret doit assurer une séparation claire entre les circuits courant continu (DC) des panneaux et les circuits courant alternatif (AC) du réseau.
2. Protection contre les surintensités et surtensions : Dispositifs de protection spécifiques (fusibles, disjoncteurs) et parafoudres obligatoires pour protéger contre la foudre.
3. Sectionneurs DC et AC : Des sectionneurs de coupure en charge (DC pour les panneaux, AC pour le raccordement) doivent être facilement accessibles.
4. Continuité de terre : L’ensemble de l’installation, y compris les structures de fixation, doit être correctement mis à la terre.
5. Signalisation : Une signalisation claire doit indiquer la présence de l’installation et les points de coupure.
L’importance du respect de la norme
Le respect de la norme NF C 15-100 n’est pas une simple formalité, c’est une obligation légale et la garantie d’une sécurité optimale. Une installation non conforme peut entraîner des risques graves : électrocution, incendie, dysfonctionnements des appareils.
